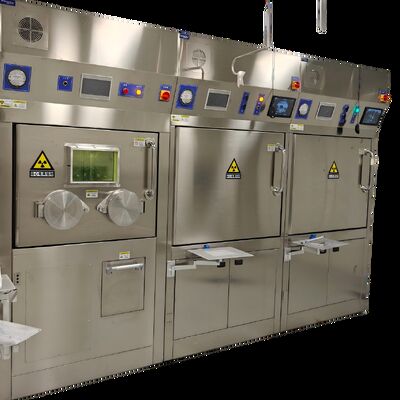

Cámara de laboratorio caliente de dispensación de celda caliente de plomo de 100 mm para proyectos de ciclotrón de centro de laboratorio radiactivo

Celdas calientes en proyectos de ciclotrón: El núcleo del diseño, la función y la integración

En las instalaciones modernas de medicina nuclear e investigación científica impulsadas por ciclotrones, la celda caliente no es un equipo independiente, sino un centro de ingeniería crítico que conecta la producción de radionúclidos con una aplicación segura. Su diseño y aplicación se centran estrechamente en las características de salida del ciclotrón (como los tipos de nucleidos, los niveles de actividad, las formas químicas) y los estrictos requisitos de los productos finales (por ejemplo, radiofármacos, trazadores). Sirve como barrera de seguridad y motor de eficiencia que garantiza que todo el proyecto alcance su valor científico y médico.

I. Consideraciones clave de diseño

El diseño de celdas calientes para proyectos de ciclotrón es un proceso de integración multidisciplinario, que considera principalmente lo siguiente:

1. Diseño de blindaje:
   • Materiales y espesor: Dependen principalmente de la energía de los rayos gamma de los nucleidos objetivo. Para los nucleidos emisores de positrones comunes producidos por ciclotrones (por ejemplo, F-18, C-11, 511 keV γ), se utilizan típicamente plomo (alta densidad, buena trabajabilidad) o aleación de tungsteno (mayor densidad, menor volumen) como materiales de blindaje primarios. El espesor del blindaje debe calcularse estrictamente para garantizar que las tasas de dosis en la superficie cumplan con los límites reglamentarios (típicamente <2.5 µSv/h).
   • Diseño "Step-Down": En instalaciones grandes, se pueden utilizar múltiples celdas calientes en serie. La primera "celda caliente de alta actividad" que recibe agua objetivo o producto de alta actividad tiene el blindaje más grueso (por ejemplo, 15-20 cm de equivalente de plomo). Las "celdas calientes de actividad media/baja" posteriores para dispensación y control de calidad pueden tener un blindaje progresivamente reducido para optimizar el costo y la flexibilidad operativa.
2. Diseño de flujo y optimización del flujo de trabajo:
   • Diseño de flujo lineal: El diseño ideal sigue un flujo de trabajo unidireccional "de alta a baja actividad". Los materiales se transfieren entre celdas calientes a través de puertos de transferencia blindados (por ejemplo, puertas blindadas elevadoras o giratorias) para evitar la contaminación cruzada y el reflujo.
   • Zonificación funcional: Las zonas comunes incluyen:
   • Recepción del producto objetivo y celda caliente de procesamiento primario: Conectada directamente a la línea objetivo del ciclotrón para la recolección de agua objetivo, la concentración inicial o la captura de gas.
   • Celda caliente del módulo de síntesis automatizada: Alberga sintetizadores para realizar reacciones químicas de radiomarcaje.
   • Celda caliente de dispensación y control de calidad: Se utiliza para la dispensación estéril del producto final, pruebas de pH, medición de la radioconcentración, etc.
   • Celda caliente de almacenamiento de residuos: Dedicada al almacenamiento de corta duración de residuos sólidos de alta actividad.
3. Manipulación remota e integración de la automatización:
   • Manipuladores: Los manipuladores maestro-esclavo estándar proporcionan flexibilidad y retroalimentación de fuerza para el mantenimiento, la solución de problemas y las operaciones no estándar.
   • Sistemas de automatización: El núcleo consiste en módulos de síntesis automatizados y sistemas de dispensación. Estos están preintegrados dentro de la celda caliente y controlados a través de PLC o computadora para lograr una alta reproducibilidad, precisión y minimizar la participación y exposición del personal.
   • Ventanas de visualización: Hechas de vidrio de plomo de alta densidad o bromuro de zinc líquido, que proporciona visibilidad sin distorsiones.
4. Sistemas de seguridad y protección:
   • Ventilación: Sistema de escape independiente que mantiene una presión negativa dentro de la celda caliente (aprox. -100 a -250 Pa). El aire pasa a través de un filtro primario (captura partículas) y un filtro de carbón activado de alta eficiencia (captura gases radiactivos volátiles, por ejemplo, I-125) antes de la emisión.
   • Control de contaminación: Las paredes interiores están revestidas con revestimiento de acero inoxidable, todas las costuras soldadas y pulidas suavemente para facilitar la descontaminación. Equipado con contenedores de residuos integrados y bandejas de derrame de líquidos.
   • Monitoreo: Medidores de tasa de dosis fija integrados, monitores de contaminación superficial y monitores de flujo de aire, con datos transmitidos en tiempo real a una sala de control central.

II. Aplicaciones clave en proyectos de ciclotrón

Las celdas calientes son los habilitadores físicos que permiten a las líneas de producción de ciclotrones realizar su valor. Las aplicaciones clave incluyen:

1. Producción automatizada de radiofármacos:
   • Esta es la función principal. Por ejemplo, una celda caliente para producir FDG (fluorodesoxiglucosa) alberga todo el proceso químico automatizado de captura de F-18, sustitución nucleofílica, hidrólisis y purificación. La celda caliente proporciona el espacio seguro y contenido para esto.
2. Procesamiento y recuperación de material objetivo:
   • Para ciclotrones que utilizan materiales objetivo enriquecidos costosos (por ejemplo, agua O-18, gas N-15), las celdas calientes permiten la recuperación segura del material objetivo no reaccionado para la purificación y reutilización, lo que reduce significativamente los costos operativos.
3. Producción flexible de múltiples nucleidos/múltiples tuberías:
   • Los diseños avanzados emplean grupos de celdas calientes modulares. Diferentes celdas calientes pueden dedicarse a diferentes nucleidos (por ejemplo, celda caliente F-18, celda caliente Ga-68, celda caliente C-11), conectadas a través de interfaces estandarizadas. Esto permite que una línea de haz de ciclotrón sirva a múltiples líneas de producción, mejorando la utilización de las instalaciones y el beneficio económico.
4. Control de calidad y dispensación:
   • Dentro de las celdas calientes que cumplen con los requisitos de las GMP (Buenas Prácticas de Fabricación), la filtración estéril del producto final, la dispensación en jeringas o viales y el muestreo para pruebas rápidas de calidad (por ejemplo, pureza radioquímica) se realizan.
5. Investigación y desarrollo:
   • En las instalaciones de ciclotrón orientadas a la investigación, las celdas calientes proporcionan una plataforma experimental segura para desarrollar nuevos trazadores radiactivos y nucleidos terapéuticos, lo que permite la síntesis química exploratoria manual o semiautomatizada.

III. Conclusión

Para un proyecto de ciclotrón, el diseño de la celda caliente es mucho más que simplemente construir una "caja de plomo". Es una tarea de ingeniería de sistemas profundamente entrelazada con las capacidades del ciclotrón, los procesos de producción, el cumplimiento normativo y las necesidades de desarrollo futuro. Un grupo de celdas calientes bien diseñado y aplicado correctamente es la garantía clave de que una instalación de ciclotrón puede transformar de forma segura, eficiente, fiable y conforme el haz en productos radiactivos utilizables para el diagnóstico clínico, la terapia y la investigación de vanguardia. Es a la vez el guardián de la seguridad radiológica y el habilitador de la productividad y la innovación.

Características:

• Nombre del producto: Protección contra la radiación nuclear
• Vida útil: 5-10 años dependiendo del uso
• Peso: Opciones ligeras disponibles para facilitar la portabilidad
• Ventilación: Sistema de presión negativa para garantizar la seguridad
• Fuente de alimentación: 50HZ/10A/220V con protección de seguridad incorporada
• Portabilidad: Diseño ligero y fácil de transportar
• Cans de plomo de protección contra la radiación efectiva incluidos para mayor seguridad
• Especialmente diseñado para aplicaciones de radiación médica nuclear
• Garantiza una protección óptima en entornos de radiación médica nuclear

Parámetros técnicos:

Aplicaciones:

El producto de protección contra la radiación nuclear JOVI, número de modelo 1-CF-35, está diseñado específicamente para satisfacer las rigurosas exigencias de los entornos donde la seguridad contra la radiación nuclear es primordial. Originario de China y certificado bajo los estándares ISO9001, este producto garantiza una alta calidad y fiabilidad en las aplicaciones de protección contra la radiación. Su estándar de protección presenta un frente de 50mPb o un diseño personalizado, lo que garantiza una eficacia de blindaje superior contra la radiación dañina.

Este producto es ideal para su uso en la celda caliente F18, un entorno altamente especializado donde la manipulación de materiales radiactivos requiere las máximas precauciones de seguridad. El sistema de protección contra la radiación JOVI proporciona un blindaje esencial para proteger al personal y a los equipos sensibles de la exposición a la radiación médica nuclear, lo que lo convierte en un componente crítico en los departamentos de medicina nuclear y las instalaciones de investigación.

Además de su aplicación en celdas calientes, el modelo JOVI 1-CF-35 se utiliza ampliamente como latas de plomo de protección contra la radiación, ofreciendo soluciones robustas de contención y blindaje para almacenar y transportar sustancias radiactivas de forma segura. Estas latas de plomo están diseñadas para ser ligeras y fáciles de transportar, lo que mejora la portabilidad sin comprometer la protección. Esta característica es particularmente beneficiosa para escenarios médicos e industriales donde la movilidad y el despliegue rápido son necesarios.

La vida útil del producto oscila entre 5 y 10 años, dependiendo del uso, lo que garantiza una fiabilidad a largo plazo y una rentabilidad. Empaquetado de forma segura en una caja de madera, garantiza una entrega segura dentro de los 25 días hábiles posteriores a la confirmación del pedido. Las condiciones de pago son TT por adelantado, lo que se adapta a procesos de transacción sencillos y seguros.

Con una especificación de fuente de alimentación de 50HZ/10A/220V equipada con protección de seguridad, el producto de protección contra la radiación nuclear JOVI mantiene la estabilidad operativa y la seguridad en varios entornos. Ya sea para el blindaje de radiación médica nuclear, las aplicaciones de celda caliente F18 o las latas de plomo de protección contra la radiación, este producto ofrece una solución integral adaptada para cumplir con los más altos estándares de seguridad radiológica.

Para las organizaciones que requieren una sola unidad o múltiples cantidades, la cantidad mínima de pedido es solo una, lo que proporciona flexibilidad tanto para operaciones a pequeña como a gran escala. Con un precio de entre 20.000 y 50.000, el JOVI 1-CF-35 ofrece una protección premium con una excelente relación calidad-precio, lo que lo convierte en un activo indispensable en el campo de la protección contra la radiación nuclear.

Personalización:

JOVI ofrece productos de protección contra la radiación nuclear personalizados, incluidas latas de plomo de protección contra la radiación, celdas calientes I131 y soluciones de celdas calientes F18. Nuestro modelo 1-CF-35, fabricado en China y certificado con ISO9001, garantiza una protección de alta calidad con un grado de Clase A. El estándar de protección se puede adaptar a sus necesidades, con un frente de 50mPb u otros diseños personalizados para garantizar una seguridad óptima.

Ofrecemos opciones flexibles que incluyen modelos ligeros y especificaciones de fuente de alimentación de 50HZ/10A/220V con protección de seguridad incorporada. Cada producto se empaqueta cuidadosamente en una resistente caja de madera para garantizar una entrega segura dentro de los 25 días hábiles. Nuestra cantidad mínima de pedido es de 1 unidad, con precios que oscilan entre 20.000 y 50.000.

Las condiciones de pago son TT por adelantado, y la vida útil de nuestros productos de protección contra la radiación nuclear oscila entre 5 y 10 años, según el uso. Confíe en JOVI para obtener soluciones de protección contra la radiación confiables, duraderas y personalizables adaptadas a sus requisitos específicos.

Soporte y servicios:

Nuestro producto de protección contra la radiación nuclear está respaldado por un soporte técnico y servicios integrales para garantizar un rendimiento y una seguridad óptimos. Ofrecemos orientación experta sobre la instalación, el funcionamiento y el mantenimiento para ayudarle a supervisar y controlar eficazmente los niveles de radiación en su entorno.

Nuestro equipo de especialistas está disponible para ayudar con la solución de problemas, la calibración y la personalización del producto para satisfacer sus necesidades específicas. Proporcionamos manuales de usuario detallados, sesiones de capacitación y actualizaciones periódicas del software para mantener su sistema actualizado y funcionando de manera confiable.

Además, ofrecemos contratos de mantenimiento y servicios de soporte in situ para minimizar el tiempo de inactividad y prolongar la vida útil de su equipo. Nuestro compromiso es ofrecer soluciones oportunas y eficientes que cumplan con todos los estándares de seguridad y los requisitos reglamentarios pertinentes.

Para cualquier consulta técnica o solicitud de servicio, nuestro equipo de soporte está listo para brindar asistencia rápida y profesional para garantizar que su producto de protección contra la radiación nuclear funcione a su máximo potencial.
