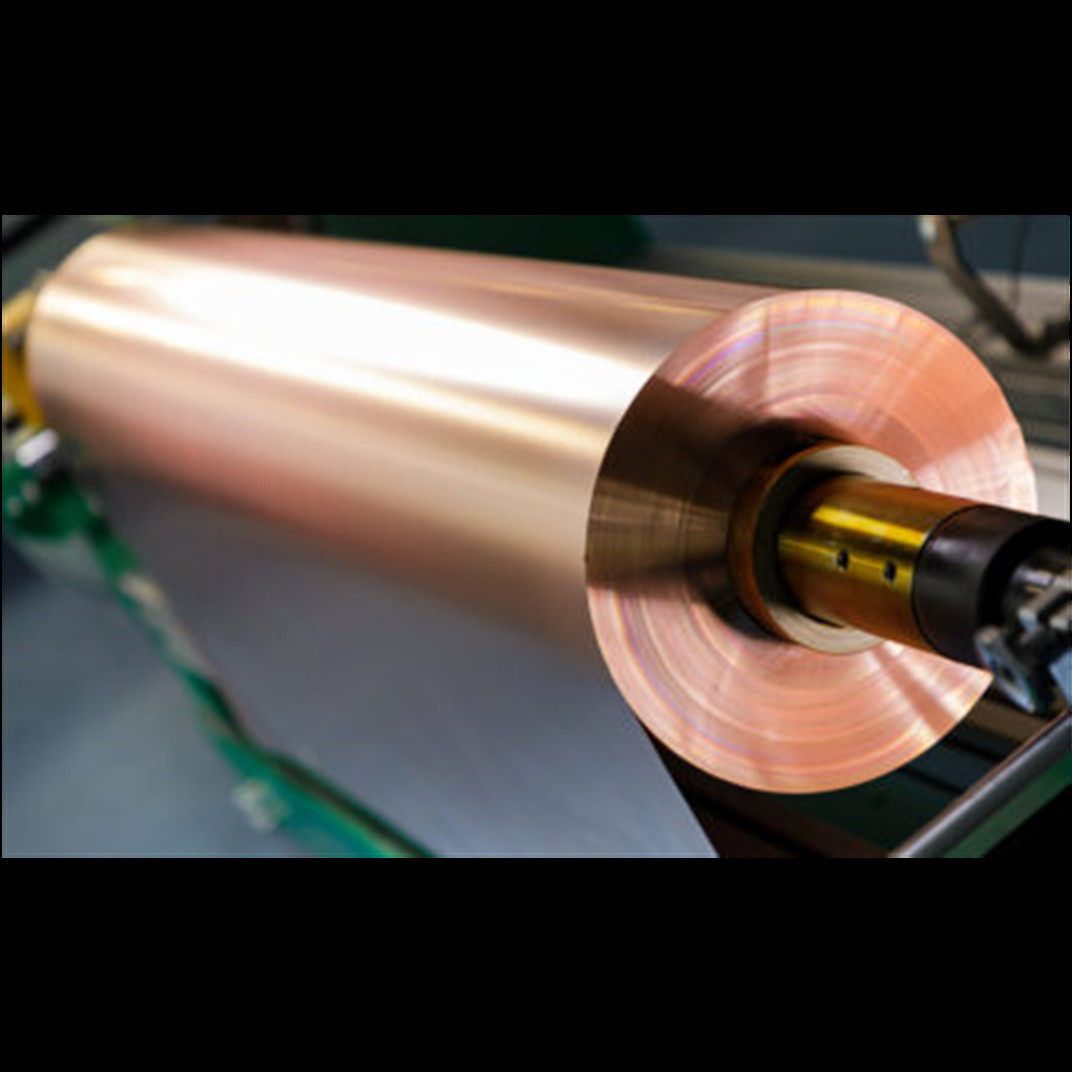

Hoja del cobre de la anchura 1320m m que protege el Sgs de la hoja de Electrodeposited
| Lugar de origen | China |
|---|---|
| Nombre de la marca | Jovi |
| Certificación | SGS |
| Número de modelo | 1-CF-1 |
| Cantidad de orden mínima | 200kg |
| Precio | usd13.1-usd21.59/kg |
| Detalles de empaquetado | embalado en el caso de madera 1500mm*330mm*463m m |
| Tiempo de entrega | días 5-8working |
| Condiciones de pago | L/C, T/T, Western Union |
| Capacidad de la fuente | 100ton/year |
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Material | hoja de la hoja del cobre de Electrodeposited de la anchura de 1320m m que protege el SGS | Hoja del cobre del ED | 1295m m 1285m m 1320m m 1370m m |
|---|---|---|---|
| Grueso de la hoja del cobre del ED | 0.07m m 0.105m m 0.14m m | Frecuencia protegida | >100db en la banda 10MHz-130MHz |
| Pureza | 99,85% | Plazo de expedición | días 5-8working |
| Color | cobre | Grueso | 20-150 micras, 19-150u |
| Uso | Sitio de MRI, protegiendo la EMI, el proteger electromágnetico, el proteger conductor | Nombre de producto | cinta de lámina de cobre |
| Resaltar | el proteger de la hoja del cobre de la anchura 1320m m,el proteger de la hoja del cobre del sgs,proteger la hoja de cobre electrodeposited |
||
Descripción de producto
hoja de la hoja del cobre de Electrodeposited de la anchura de 1320m m que protege el SGS
USO Y ESPECIFICACIÓN
La hoja TRZA-HTE (IPC-4562/3 Cu-E3) del cobre de Electrodeposited es hoja de cobre electrodeposited de alta calidad con el galvanizado y el perfil bajo, que tiene alargamiento más alto en las temperaturas altas según los requisitos IPC-4562. El galvanizado permite que sea utilizada para la fabricación de CCL y de MLB rígidos con una temperatura más alta de la laminación (alto Tg FR-4, FR-5, PTFE).
Especificación de la hoja del cobre del ED
| Artículos de calidad | Términos técnicos generales | ||||
| Grueso normal | 2oz | 3oz | 4oz | 5oz | |
| 0.07m m | 0.105m m | 0.14m m | 0.175m m | ||
| Peso del área (g/m2) | 560-610 | 838-960 | 1100-1280 | 1380-1600 | |
| Resistencia a la tensión | Temperatura ambiente | ≥28 | ≥28 | ≥28 | ≥28 |
| (kg/mm2) | |||||
| Alargamiento | Temperatura ambiente | ≥10 | ≥10 | ≥10 | ≥10 |
| % | |||||
| Puntos de la salida (points/m2) | No | ||||
| Funcionamiento de alta temperatura de la Anti-oxidación (180℃/h) | Ninguna oxidación | ||||
| Tolerancia de la anchura | (+2,0, - 2,0) | ||||
| Artículo | Unidad | Condición | Valor de la especificación | Frecuencias de inspección | Método de prueba | ||||
| 12 um | 18 um | 35 um | 70 um | 105 um | |||||
| Pureza | % | ≧ 99,8 | C | IPC-TM-650-2.3.15 | |||||
| Peso del área | g/㎡ | 107±10 | 152±15 | 305±30 | 610±61 | 915±91 | А | IPC-TM-650-2.2.12 | |
| Aspereza lateral no tratada (Ra) | um | <0> | А | IPC-TM-650-2.2.17 | |||||
| Aspereza lateral tratada (Rz) | um | ≤7 | ≤8 | ≤10 | ≤14 | ≤14 | А | IPC-TM-650-2.2.17 | |
| Resistencia a la tensión | kg/mm2 | ≥21 | ≥21 | ≥28 | ≥28 | ≥28 | А | IPC-TM-650-2.4.18 | |
| 180℃ | ≥15 | ≥15 | ≥15 | ≥15 | ≥15 | А | |||
| Alargamiento | % | ≥3 | ≥4 | ≥5 | ≥5 | ≥5 | А | IPC-TM-650-2.4.18 | |
| 180℃ | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 | А | |||
| Fuerza de cáscara (RT) FR-4 | kg/cm | ≥1.0 | ≥1.3 | ≥1.7 | ≥2.1 | ≥2.3 | А | IPC-TM-650-2.4.8 | |
| Artículo | Unidad | Condición | Valor de la especificación | Frecuencias de inspección | Método de prueba | |||
| 8 um | 10 um | 12 um | 18 um | |||||
| Pureza | % | ≥ 99,9 | C | IPC-TM-650-2.3.15 | ||||
| Peso del área | g/㎡ | 72±4 | 89±5 | 107±5 | 155±8 | А | IPC-TM-650-2.2.12 | |
| Aspereza del lado del tambor (Ra) | um | ≤ 0,4 | А | IPC-TM-650-2.2.17 | ||||
| Aspereza del lado del electrólito (Rz) | um | ≤ 3,5 | А | IPC-TM-650-2.2.17 | ||||
| Resistencia a la tensión | kg/mm2 | ≥ 35 | А | IPC-TM-650-2.4.18 | ||||
| Alargamiento | % | ≥ 3 | ≥ 4 | А |
IPC-TM-650-2.4.18 |
|||
Cadena de producción
Cadena de producción completa de la hoja de cobre
| paso 1 | Alambre de cobre de la pureza elevada |
| paso 2 | Cobre soluble |
| paso 3 | Hoja cruda del cobre del ED |
| paso 4 | Corte |
| paso 5 | Productos finales |
| paso 6 | Inspección |
| paso 7 | Embalaje |
Uso de la hoja de cobre
El cobre es gran material de la señal protegida. Ampliamente utilizado para las instalaciones del sitio de /MRI de la jaula del rf, tejado constructivo a proteger fuera del oxidizition.
Hay dos maneras principales de la instalación de edificio de la jaula del RF.
Primera opción:
Hoja 1320m m del cobre del ED - el paso básico hace el marco de madera cubierto hoja de madera del cobre del panel +Put
el panel de madera de la hoja del cobre de +assemle junto.
El RF acabado protegió la jaula como abajo:
Segunda opción:
Paso básico de cobre de la hoja 600mm- del RA - bordes de doblez Make de la hoja de cobre
hojas de +Fix en los bordes de madera de las paredes +welding de 2 hojas de las PC junto.
El RF acabado protegió la jaula como abajo:
F&A
Q1. ¿Puedo tener un pedido de la muestra para la hoja del cobre de Ed?
: Sí, damos la bienvenida a orden de la muestra para probar y para comprobar calidad. Muestra libre de la hoja del cobre de A4 ED.
Q2. ¿Cómo usted envía las mercancías y cuánto tiempo él toma para llegar?
: Nave por DHL, UPS, Fedex o TNT. Línea aérea y mar que envían también opcional.
Q3. ¿Usted tiene límite de MOQ?
: MOQ bajo, 200kg para la hoja 1320m m, 500kg del cobre del ED para la hoja de cobre 600m m del RA
