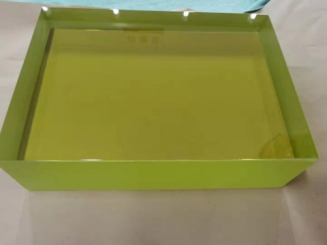

Densidad 5.5 G/cm3 Gafas de protección contra rayos X con un rendimiento de protección superior para aplicaciones médicas e industriales

El vidrio de plomo no es simplemente vidrio ordinario con plomo añadido.material inorgánico homogéneoFormado por la fusión de sílice (SiO2), óxido de plomo (PbO) y otros modificadores a aproximadamente 1.350°C. El contenido de óxido de plomo varía típicamente de55% a 72% en peso, lo que le da al vidrio sus propiedades de protección contra la radiación manteniendo la transparencia.

El plomo tiene unnúmero atómico elevado (Z = 82)Los materiales de alta Z interactúan con los rayos X y los rayos gamma principalmente a través de laefecto fotoeléctricoLa probabilidad de absorción fotoeléctrica es proporcional a Z4/E3.El coeficiente de absorción del plomo es aproximadamente 10 veces mayor que el del calcio (Z=20, el principal componente del hormigón) y 100 veces superior al del carbono (Z=6, en plástico).

Fórmula física claveEl vidrio de plomo Jovvi alcanza μ = 2,5 ∼ 3,5 cm−1 a 140 keV, en comparación con μ = 0,15 cm−1 para el vidrio de ventana ordinario.

La adición de óxido de plomo reduce la transmisión de la luz.

• UtilizandoSilicio de alta pureza(99,9%) para minimizar las impurezas que causan neblina

• El controlestado redox(proporción Fe2+/Fe3+) para mantener un tono gris-verde neutro

• Polido de ambas superficies paraLa rugosidad es < 10 nm(vidrio flotante estándar: 50 ∼ 100 nm)

Resultado: Un panel equivalente de 2,8 mm Pb (de espesor físico de 16 mm) transmite82 ∼ 84% de la luz visible¢ comparable a una pantalla de ventana típica.

El valor nominal (por ejemplo, 2,5 mm Pb) debe alcanzarse en todo el panel, no sólo en el centro.9 puntosen un panel de 1,2 × 0,8 m. Desviación máxima:± 0,05 mm Pb(equivalente a una variación de < 2%).

Bajo la exposición gamma, se forma vidrio de plomo puroCentros de color- agujeros atrapados en la red de vidrio que absorben la luz azul, causando una decoloración amarillo-marrón.0.8 ∼1,2% en peso de óxido de cerio (CeO2), que atrapa los agujeros antes de que se conviertan en centros de color estables.

Datos de ensayo: 1.000 horas de irradiación gamma continua de 60 Co (1 Gy/hora, 99 mTc equivalente a 10 años de carga de trabajo típica). grado nuclear de Jovvi: ΔE = 2.1 (apenas detectable). vidrio genérico de plomo sin CeO2: ΔE = 11.7 (marrón severo, pérdida de luz del 30%).

Las burbujas >0,5 mm reducen la efectividad del blindaje local (disminuye la densidad del vidrio). En los puertos de observación de laboratorio calientes, las burbujas sobre las gradaciones de la jeringa causan errores de dosificación.

El vidrio de grado nuclear escon anillado(enfriado lentamente) para aliviar la tensión interna.< 20 nm/cm(ASTM F218 permite 35 nm/cm). La baja tensión previene fracturas espontáneas durante el ciclo térmico (por ejemplo, aire acondicionado encendido/apagado, invierno/verano).

Fuerza del borde: Todos los bordes soncon ramasEl refuerzo químico (intercambio de iones) disponible para paneles pequeños de laboratorio caliente aumenta la resistencia de los bordes en 2 ×.

Configuración típicaLa cámara gamma gira 180° 360° alrededor del paciente.

Especificación de Jovvi:

• Equivalencia de plomo: 2,5 ∼ 3,0 mm Pb

• espesor físico: 14-18 mm

• Tamaño del panel: 1.200×800 mm (suficiente para ver todo el pórtico)

• Transmisión de la luz: 82 ∼ 84%

Característica de diseño especial:Ángulo de visión amplio∆ caída de la transmisión < 10% a 45° fuera del eje.

El reto: Los fotones de 511 keV tienen una capa de medio valor en plomo de ~ 4 mm. Un panel de vidrio monolítico de Pb de 5 mm (28 mm de espesor) pesa 110 kg/m2 y aún transmite ~ 50% de 511 keV.

Solución compuesta de Jovvi:

• Frente: vidrio Pb de 2,5 mm (15 mm de espesor)

• Medio: acrílico de plomo de 10 mm (2,5 mm Pb equivalente a 140 keV, 1,5 mm a 511 keV)

• En la parte trasera: vidrio Pb de 2,5 mm (15 mm de espesor)

• Transmisión total de 511 keV:< 15%

• Peso: 70 kg/m2 (36% más ligero que el monolítico)

Conexión óptica: Las tres capas están unidas con un adhesivo resistente a los rayos UV, sin neblina, sin imágenes dobles, sin delaminación en el ciclo térmico (de 10°C a +40°C).

Configuración: Paneles de vidrio de plomo (normalmente de 400 × 300 mm o 500 × 400 mm) montados en una capota de escape o en un gabinete laminar de flujo.

Especificación de Jovvi:

• Equivalencia de plomo: 2,5 mm Pb (suficiente para tiempos de manipulación cortos)

• espesor físico: 14 mm

• Revestimiento antirreflejo (AR)en ambos lados elimina el deslumbramiento de las luces del capó

• Zona libre central: 150 mm de diámetro con cero burbujas > 0,2 mm

Beneficio ergonómico: El farmacéutico lee las graduaciones de 0,01 ml de la jeringa a una distancia de 30 cm sin fatiga ocular.

ConfiguraciónLa ventana de la estación de enfermería en la habitación del paciente.

Especificación de Jovvi:

• Equivalencia de plomo: 3,5 ∼ 4,0 mm Pb

• espesor físico: 20 ∼ 24 mm

• Tamaño del panel: 800 × 600 mm (adecuado para la observación)

• Transmisión de la luz: 76~80%

Requisito crítico:No hay distorsión La enfermera debe evaluar con precisión el estado de conciencia, la respiración y el color de la piel del paciente.

Los grandes departamentos de medicina nuclear suelen tener varias cabinas de control a lo largo de un pasillo.

Solución de Jovvi:Vidrio combinado por lotes- todos los paneles de la misma serie de fusión.

Cada lote de óxido de plomo (PbO) se analiza para detectar impurezas: arsénico (< 0,01%), antimonio (< 0,005%), hierro (< 0,02%).

1. Imágenes de transmisión de rayos X(80 kV, 2 mA) se detectan estrías de plomo, burbujas > 0,2 mm, grietas internas.

2. Medición de la atenuaciónFuente de 140 keV (99mTc o rayos X filtrados). Cuadrícula de 9 puntos. Pasa si todos los puntos están dentro de ± 0,05 mm Pb de nominal.

3. Inspección óptica- Caja de luz (10.000 lux) - Burbujas, arañazos y estrías.

4. La superficie es planaEl interferómetro láser < 0,1 mm sobre 1 m.

• Se aplican los siguientes requisitos:2016¢ Gestión de la calidad de los productos médicos

• Las normas ISO 9001 incluyen:2015La gestión general de la calidad

• Marcado CE¢ Dispositivos médicos de clase I (UE)

• La FDA 510 (k)Disponible para acristalamiento de protección de rayos X

• El artículo 3

• Certificado de conformidad (número de serie, Pb eq., dimensiones)

• En el caso de los vehículos de las categorías M1, M2 y M3, el valor de la luz emitida por el conductor será igual o superior al valor de la luz emitida por el conductor.

• Certificado de contenido de CeO2 (prueba de resistencia al marrón)

• Fotografía de inspección de burbujas (zona central para los paneles de laboratorio calientes)

• Manual de instalación (especificaciones del par, tipo de junta, aplicación de cinta de plomo)
