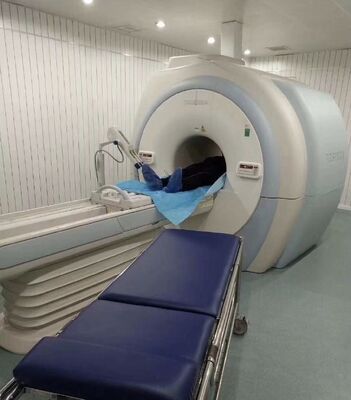

Estrechador impermeable plegable no magnético con carga máxima de 240 kg para uso médico y de RMN

La camilla de resonancia magnética antiestática para áreas sensibles a RF está diseñada para eliminar la descarga electrostática (ESD), un fenómeno que puede interferir con la calidad de la imagen de resonancia magnética y, en casos extremos, representar un riesgo de incendio en ambientes enriquecidos con oxígeno. La ESD ocurre cuando la electricidad estática se acumula en la superficie del equipo y luego se descarga repentinamente a un objeto conectado a tierra. Esta camilla está diseñada para evitar la acumulación de estática en todos los puntos, desde el marco hasta las ruedas y la superficie de contacto con el paciente.

El marco está envuelto en un polímero resistente a ESD con una resistividad superficial inferior a 10⁹ ohmios. Este no es un recubrimiento que pueda desgastarse; es una propiedad global del material polimérico. El polímero también es resistente a impactos y productos químicos, y sobrevive a la exposición a desinfectantes hospitalarios comunes. El marco en sí es de aluminio, que es conductor, pero la envoltura de polímero aísla el aluminio y proporciona un camino controlado a tierra. Cualquier carga estática que se desarrolle en la superficie de la camilla se conduce a las ruedas y de allí al suelo.

Las cuatro ruedas son de caucho conductor con una resistividad superficial inferior a 10⁶ ohmios. El caucho está formulado con negro de carbón, que proporciona conductividad y al mismo tiempo mantiene las propiedades mecánicas necesarias para un rodamiento suave. Las ruedas tienen 5 pulgadas de diámetro con cojinetes cerámicos. Los yugos de las ruedas son de aluminio con un revestimiento conductor. Cada rueda tiene un freno de bloqueo que no interrumpe el camino conductor; el mecanismo de freno está hecho de polímero conductor y cerámica.

No existen puntos de fricción entre el metal y el plástico en ninguna parte de la camilla. La fricción entre metal y plástico es una fuente común de carga estática, ya que los dos materiales intercambian electrones cuando se frotan. Todas las piezas móviles (bisagras, pivotes de ruedas, varillajes de freno) utilizan interfaces de plástico sobre plástico o cerámica sobre plástico. Las manijas de empuje están hechas de polímero conductor sin núcleo metálico interno. La plataforma del paciente es una moldura de polímero conductor de una sola pieza con una textura antideslizante.

El mango de empuje incluye un punto de fijación de la correa a tierra. Para instalaciones que lo requieran, se puede conectar una correa de tierra flexible entre la camilla y la tierra del edificio. El punto de unión es un perno de latón incrustado en el polímero conductor; la correa de tierra tiene un clip de latón que se fija al perno. La propia correa de conexión a tierra (accesorio opcional) está hecha de alambre de cobre trenzado con una cubierta de PVC y no es magnética. La longitud de la correa es de 10 pies, lo que permite conectar la camilla a tierra mientras se mueve por la sala de resonancia magnética.

La plataforma del paciente también es antiestática. Los propios pacientes pueden generar carga estática al moverse contra la ropa de cama o la ropa. La superficie de la plataforma está formulada para alejar la estática del paciente sin causar molestias. La resistividad de la superficie es de 10⁸ a 10¹⁰ ohmios, lo suficientemente alta como para evitar una descarga rápida (que se sentiría como una descarga eléctrica), pero lo suficientemente baja como para evitar la acumulación de carga. La plataforma es sin costuras y a prueba de fluidos, con una superficie ligeramente texturizada para evitar resbalones.

Las pruebas para esta camilla incluyen la medición de la acumulación de carga estática en las peores condiciones. En una prueba de laboratorio independiente, la camilla se frotó con tela de nailon durante 60 segundos y luego se midió la carga estática. La carga máxima medida fue de 50 voltios, muy por debajo del umbral de 1000 voltios en el que las ESD se convierten en una preocupación para los equipos electrónicos. La misma prueba realizada en una camilla estándar sin ESD produjo cargas superiores a 5000 voltios.

Las aplicaciones clínicas incluyen salas de resonancia magnética con oxígeno de alto flujo, salas que realizan procedimientos intervencionistas donde pueden haber materiales inflamables y salas con bobinas de RF sensibles que pueden resultar dañadas por ESD. La camilla también se recomienda para sistemas de resonancia magnética con diseños de orificio abierto, donde es más probable que la descarga estática del equipo llegue al paciente debido a la distancia más corta entre el equipo y el orificio.

Los accesorios opcionales incluyen un protector de colchón a prueba de ESD que cubre la plataforma y brinda comodidad adicional al paciente mientras mantiene las propiedades conductoras; un portasueros con protección ESD y un eje de polímero conductor; y un juego de correas de sujeción a prueba de ESD con correas conductoras. El fabricante proporciona un certificado de cumplimiento de ESD, que documenta las mediciones de resistividad de la superficie de cada camilla antes del envío.

• Protector de colchón con protección ESD
• Portasueros con protección ESD y eje de polímero conductor
• Juego de correas de sujeción con protección ESD y cinta conductora
• Certificado de cumplimiento de ESD (proporcionado por el fabricante)
